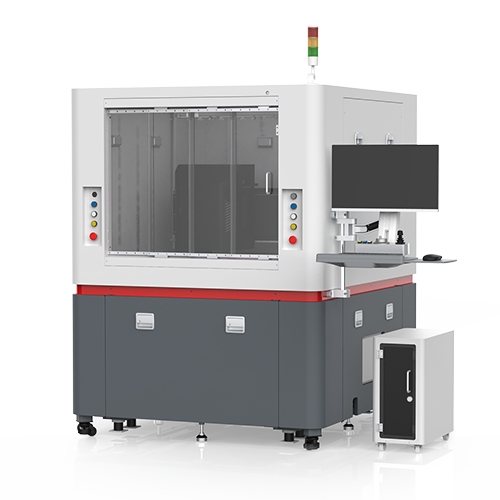

封装基板3D自动检测设备

Elite Pro系列

超高测量精度 / 超高检测效率 / 超丰富测量工具

线宽线距盲孔pad防焊开窗阻焊偏移dimple粗糙度

超快扫描速度：垂直扫描速度，是传统机型的5倍；全自动测量：极简操作，轻松在线编程设定，自动测量；离线分析：可调取原始数据进行二次特定分析；离线编辑：通过ODB++程序进行离线编辑（选购）；丰富的测量功能。

画册下载产品报价申请样机上门演示免费测样

产品视频

应用示例

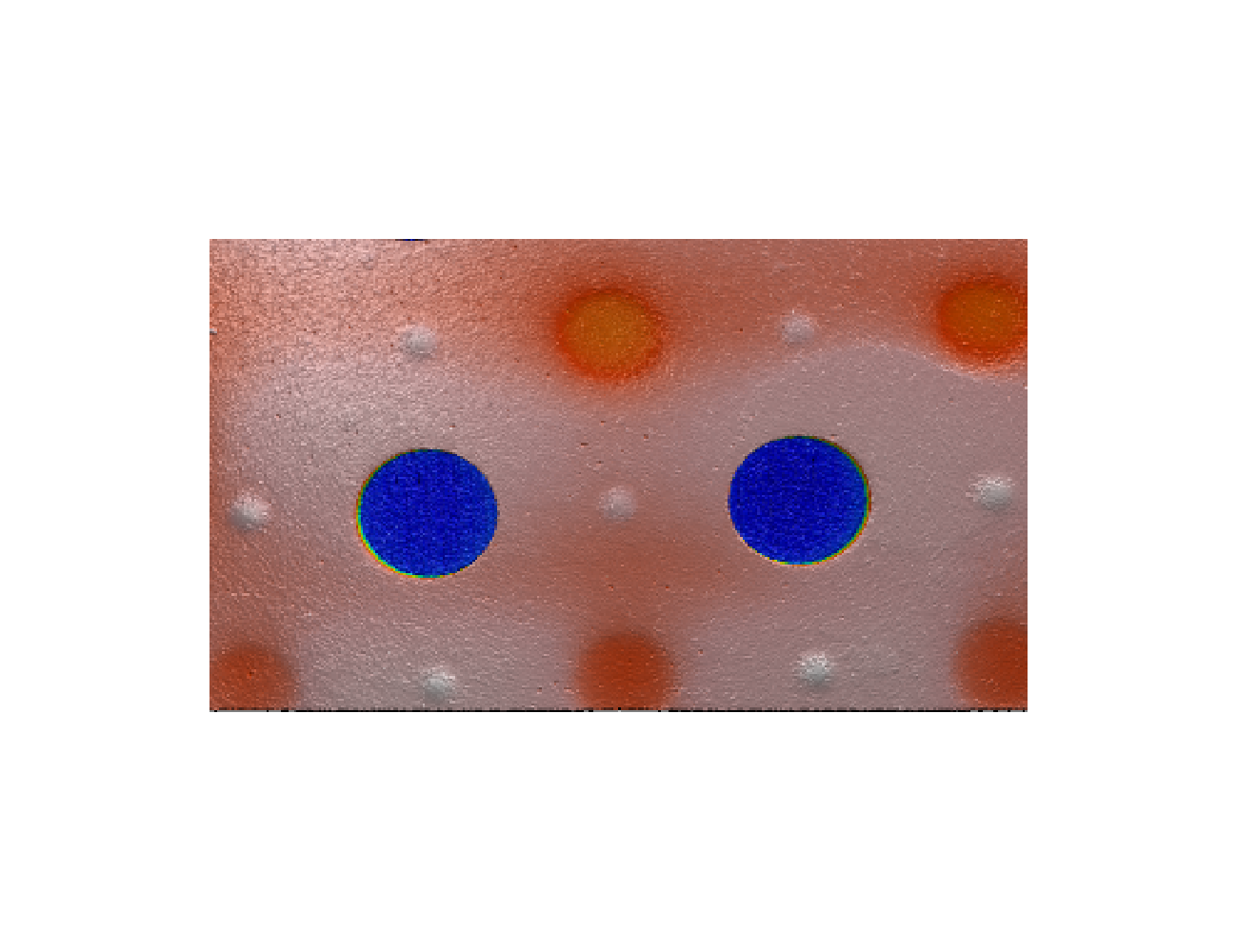

三维尺寸

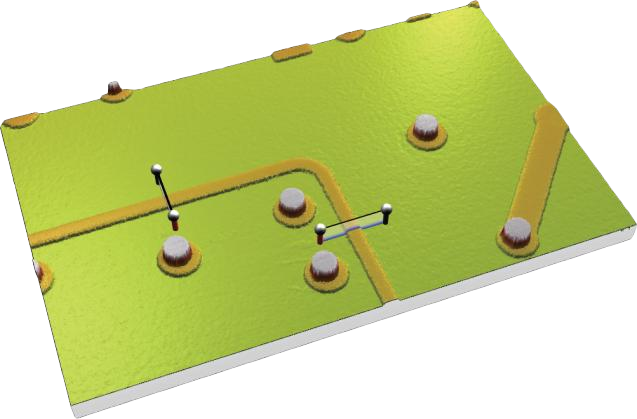

蚀刻后线宽

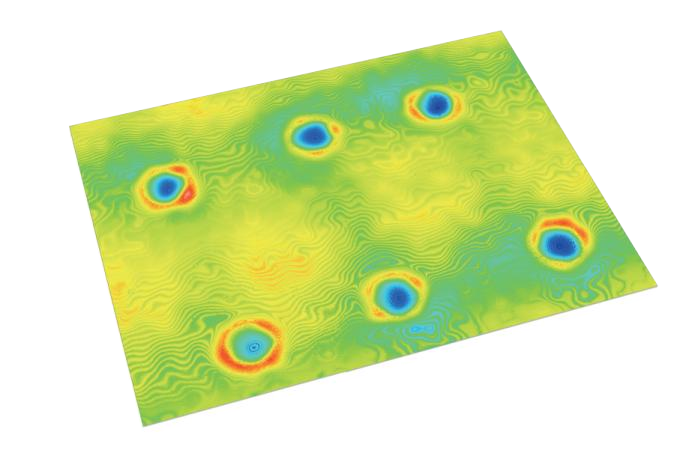

二维尺寸
