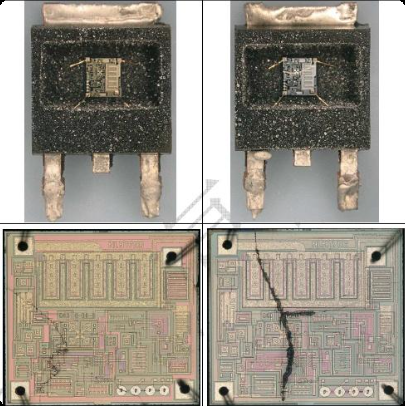

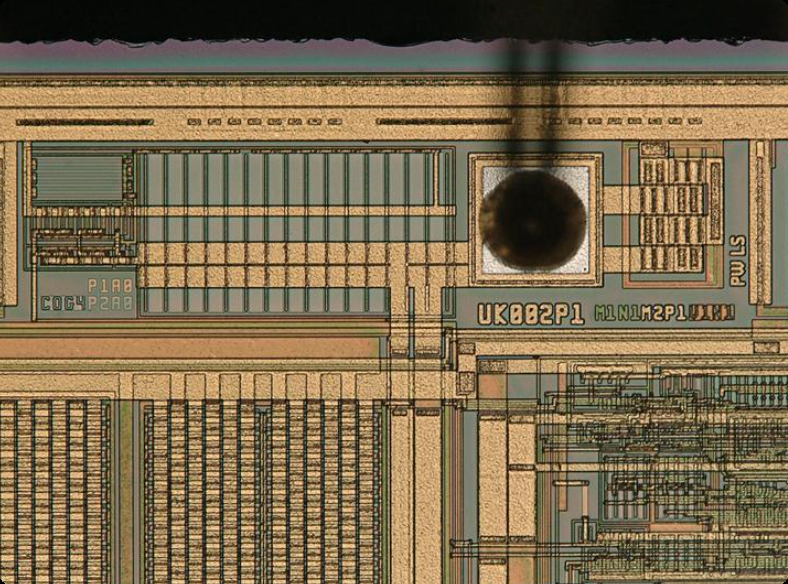

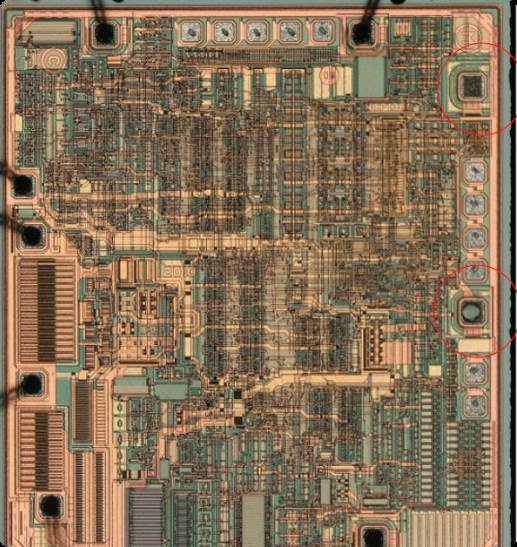

芯片Decap，全称为芯片开封（Decapsulation），也被称为开盖或开帽，是指对已完成封装的集成电路（IC）芯片进行局部处理，通过物理或化学方式去除外部封装材料，从而暴露出内部晶圆（Die）、键合线（Bond Wires）和焊盘（Pads）等结构的技术过程。

这一步骤的核心目标是在不损伤芯片内部元件和功能的前提下，为后续的失效分析、故障定位、电性测试或显微观察提供准备。芯片开封适用于多种封装形式，包括BGA、QFP、QFN、SOP、陶瓷封装和金属封装等，是半导体故障分析和逆向工程中的关键环节。

芯片Decap的目的

芯片开封在半导体行业具有多重核心目的。首先，它主要用于失效分析，能够帮助技术人员定位芯片内部的物理缺陷，如短路、断路、腐蚀或层间分层等问题。        开封过程可用于可靠性验证，检查封装工艺的质量，例如键合线是否断裂、封装材料是否存在分层现象。

此外，在逆向工程中，通过开封可以获取芯片的电路布局、工艺节点等设计信息，用于专利侵权验证或芯片真伪鉴别。

 开封技术也是对封装质量进行评估的重要手段，通过观察焊点、连接线等细节，确保封装工艺符合标准要求，从而提升芯片的整体可靠性和性能。

从重要性来看，芯片开封是连接芯片封装与深度分析的桥梁。它不仅为失效模式分析、化学分析和故障定位提供了物理基础，还能为芯片制造工艺的改进提供关键数据支持。通过开封，分析人员可以直观观察内部结构，结合电性测试和显微技术，准确诊断故障根源，进而优化设计和生产流程。

芯片Decap主要分类

根据封装材料的不同以及分析需求，芯片开封主要分为三种方法：化学开封、机械开封和激光开封。每种方法各有其适用场景和技术特点。

1.化学开封

化学开封是目前最主流的方法，尤其适用于塑料封装芯片（如环氧树脂封装）。其原理是使用强酸试剂（如发烟硝酸或浓硫酸）通过加热或化学反应溶解封装树脂，从而暴露芯片内部结构。该方法具有处理效率高、适合批量操作的优点，但需严格控制酸液浓度和反应时间，以避免腐蚀金属键合线或引入污染。化学开封通常在通风柜中进行，操作人员需穿戴防酸装备，确保安全。

2.机械开封

机械开封主要针对陶瓷或金属封装等耐化学腐蚀的材料，通过物理研磨、切割或抛光的方式去除封装体。该方法操作简单，设备成本相对较低，但容易对芯片表面电路造成机械损伤，且耗时较长。机械开封常用于需要保留引线框架或封装外壳的场合，需在显微镜下精细操作，逐步去除材料直至内部结构暴露。

3.激光开封

激光开封是一种高精度、非接触式的先进技术，利用高能激光束（如紫外激光）逐层汽化封装材料。该方法适用于先进封装形式（如Flip-Chip、3D IC）或对应力敏感的器件，能够实现微米级的局部开封，且不会引入机械应力或化学污染。然而，激光开封设备成本高昂，需专业操作人员，且能量设置不当可能导致金属层损伤。

芯片Decap操作流程

以最常用的化学开封为例，其操作流程可分为前期准备、样品处理、开封执行和后期清洗四个阶段，全过程需在安全防护下进行。

前期准备阶段，操作人员需佩戴防酸面罩、手套、护目镜等个人防护装备，并在通风橱内进行操作。应急设备如洗眼器、冲淋装置和酸液中和剂也需准备就绪。

样品处理阶段，首先确认芯片型号和封装类型，通过X射线透视初步判断内部结构，确定开封方案。随后对芯片进行清洁和固定，使用特制夹具保护引脚和底部，仅暴露待开封区域。

开封执行阶段主要采用滴酸法或喷射法。滴酸法通过精密泵将发烟硝酸滴加至芯片表面，加热至60°C–80°C以加速反应，并在显微镜下实时监控腐蚀进程。一旦键合线或晶粒表面露出，立即停止滴酸，并用大量去离子水冲洗中和残留酸液。喷射法则通过喷嘴均匀喷射酸液，适用于更大面积的开封。

反应终止后，需进行超声波清洗和氮气吹干，确保芯片表面无污染。

机械开封和激光开封的流程各有特点。机械开封通过研磨机或切割刀逐步去除材料，需反复在显微镜下检查进度；激光开封则通过计算机编程控制激光路径，实现自动化操作，精度高但设备成本较高。无论哪种方法，开封后均需进行显微检查或电性测试，以验证开封效果并继续后续分析。

芯片Decap典型应用场景

在应用方面，芯片开封广泛用于汽车电子、消费电子等领域的失效分析。例如，MCU芯片在高温测试中出现故障，通过激光开封发现键合线断裂，从而定位封装工艺缺陷。在知识产权保护中，开封技术用于对比竞品芯片的电路布局，验证专利侵权。同时，开封也是封装质量验证和材料分析的重要手段，有助于提升芯片的可靠性和良率。

芯片Decap是一项融合化学、机械和光学技术的精密操作，是失效分析和逆向工程的基础环节。通过选择适当的开封方法、严格遵循操作流程并加强安全防护，能够有效暴露芯片内部结构，为故障诊断和工艺优化提供关键支持。未来，随着技术迭代，开封过程将更加精准、安全和高效，进一步助力半导体产业的质量提升与创新。
