印制电路板（PCB）是电子设备的基础部件，焊点、线路、金手指等部位的微小缺陷，往往决定了整机的可靠性与良品率。这类缺陷小、立体、常伴随反光，用普通光学显微镜观察时，往往只能看清一个焦平面。超景深显微镜通过景深扩展与图像融合技术，可在一幅图中同时看清高低不同的结构，成为PCB缺陷检测中常用的观察与测量工具。
一、PCB缺陷检测的难点
PCB的检测对象大多具有立体结构：焊点有弧面、元器件有高度、贴装件有段差，且金属焊盘、金手指表面反光强烈。普通光学显微镜的景深通常在微米量级，使用它观察凹凸不平的样品时需要频繁调焦，很难在一张图中同时获取顶部与底部的清晰信息。人工目视还面临效率低、判读主观、难以量化的局限。
二、超景深显微镜的工作原理
该类设备在传统光学成像的基础上，增加了景深扩展与图像融合两个环节。一方面，它通过连续变倍物镜，在不同放大倍数下获取样品的清晰信息；另一方面，它沿Z轴方向对样品逐层扫描，获取不同焦平面的二维图像序列，再通过图像融合算法，把每张图中清晰的部分提取出来并合并，得到一幅全聚焦图像，并可进一步重建三维形貌。

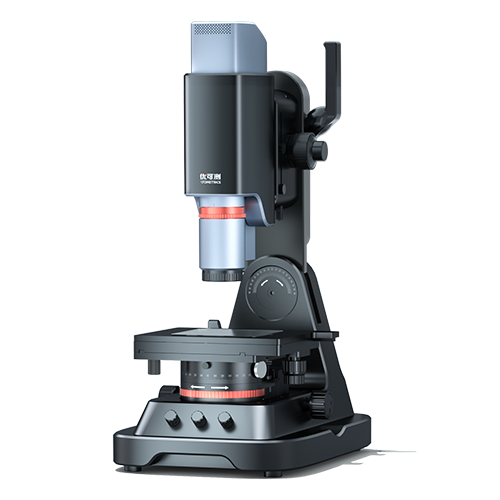

融合算法的水平直接决定成像质量。以优可测超景深数码显微镜AH系列为例，其采用50+镜片组光路设计与1200万有效像素CMOS，可在1秒内完成全幅自动对焦，并内置30+测量工具；AH-3000系列则通过自研的STC景深合成算法，支持360°观察与一键式2D、3D测量。在景深表现上，该类设备的景深可达几十毫米，500倍放大下景深可达20mm，约为普通光学显微镜同倍率景深（0.5mm）的40倍。相比普通光学显微镜需要反复调焦，超景深显微镜一次扫描即可得到全聚焦图像，大幅提升观察效率。
三、在PCB缺陷检测中的实际应用
焊点质量检查。观察焊点是否存在虚焊、空洞、拉尖、连锡等缺陷，并测量焊点尺寸与高度，评估焊接一致性。由于焊点呈弧面，普通显微镜很难同时看清焊料顶端与焊盘结合处，超景深显微镜的一幅全聚焦图像可同时覆盖两者，便于判断焊接质量。
元器件高度与段差测量。通过扫描不同焦平面，测量贴装元器件的高度、引脚共面度以及器件与板面之间的段差，辅助判断贴装工艺是否合格。
金手指与表面缺陷观测。观察金手指的镀层完整性、划伤与污染，以及线路的开路、短路、毛刺等表面缺陷。
失效分析。对异常样品做放大观察，定位裂纹、腐蚀、异物等失效点，配合测量工具量化缺陷尺寸，为原因分析提供依据。
在这些应用中，它的价值不只在“看得清”，还在“测得准”——把目视观察从定性推进到可量化的尺寸与形貌数据。
四、选型要点
景深与放大倍数。景深决定能否一张图看清高差较大的结构，放大倍数决定能看清多小的缺陷，两者要结合实际检测对象匹配。实际检测中通常先用低倍整体观察、定位异常位置，再切到高倍确认细节，因此设备的变倍与切换效率同样值得关注。
分辨率与像素。有效像素与光路设计影响细节还原能力，观察微细线路与焊点时尤为重要。
对焦与操作效率。自动对焦速度、是否支持一键测量与报告输出，影响批量检测的效率。
测量工具与平台。内置测量工具的数量与类型、可更换平台是否满足不同样品，决定设备的适用范围。
三维测量能力。是否支持三维形貌重建与高度、段差测量，是从“观察”走向“测量”的关键。
报告与追溯。是否支持一键生成测量报告与数据导出，关系到检测结果能否用于质量追溯。
选型时一个容易被忽略的点是：景深并不是越大越好。景深过大会带来整体清晰度与细节的取舍，实际选型应先明确是“看清整体”还是“看清细节”，再决定放大倍数与景深配置。
五、使用注意事项
样品表面反光过强时未做处理，会造成局部过曝、细节丢失，需调整照明方式。
高倍观察时不控制环境振动，图像易出现拖影，影响测量精度。
只依赖自动融合图像、不做焦平面参数记录，复测时难以复现。
忽略照明角度对立体缺陷观察的影响，可能漏判凹坑、裂纹类缺陷。
超景深显微镜通过景深扩展与图像融合，解决了PCB缺陷检测中“看不全、看不清”的问题，把目视观察升级为可量化的测量。选型与使用时，以景深与放大倍数匹配、分辨率、对焦效率、测量与三维能力为核心判断，结合实际检测对象验证，才能发挥它在缺陷观察与失效分析中的作用。
