MicroLED向产业化推进的过程中，光效与光形控制是两道绕不开的技术门槛。微透镜阵列（MLA）作为同时兼顾光提取效率提升与光束整形的光学方案，正受到行业越来越多的关注。与此同时，随着MLA工艺逐步走向量产，如何对微米级透镜进行高效、精准的全量检测，也成为产业链面临的新课题。
一、为什么MicroLED需要微透镜工艺
MicroLED凭借高亮度、高对比度、响应速度快等特性，被视为下一代显示技术的重要方向。但在微米级芯片尺度上，一个基础物理问题始终制约着性能上限——光提取效率偏低。
由于GaN等半导体材料与空气之间折射率差异较大，大量光子在全反射条件下被限制在芯片内部，最终被材料吸收损耗。行业数据显示，裸芯片状态下MicroLED的光提取效率往往不足三成，大部分光能被浪费。
另一方面，在AR/VR近眼显示、车载HUD、微投影等新兴场景中，MicroLED不仅需要输出足够亮度，还需要对出光角度进行精准控制。传统LED呈朗伯体分布，半发散角约±60°，这种漫射特性在波导耦合、光学引擎等场景下会造成能量损耗与像素串扰。
微透镜阵列正是在"提升光效"与"整形光束"两个维度上，为MicroLED提供了可行的光学解决方案。
二、微透镜阵列的核心价值与技术挑战
微透镜阵列的价值主要体现在两方面：一是提升光提取效率，通过改变界面入射角让更多光子逃逸出芯片，不同方案可带来两成到八成不等的光效提升；二是实现光束整形，将发散光压缩为定向光束，轴向光强可提升两倍以上，部分组合结构能将半峰全宽控制在±10°以内，有效降低像素串扰。
目前主流制备路线包括灰度光刻、纳米压印、干法刻蚀、热回流、喷墨印刷等，各有侧重。但产业化仍面临多重挑战：微米级的对准精度要求、高折射率材料与工艺兼容性的权衡、晶圆级量产的良率与成本控制等，都是行业需要持续突破的方向。
三、量产检测：微透镜阵列落地的关键一环
当微透镜阵列从实验室走向产线，质量检测便成为保障良率与一致性的核心环节。这一环节的难度远超常规光学元件检测，原因在于检测对象的尺度与指标跨度极大。
一张8寸晶圆上通常排布着上万颗微透镜，每一颗都需要独立检测。评价指标涵盖多个维度：曲率半径（ROC）决定透镜的聚焦能力与焦距，直接影响光学系统的设计匹配；表面粗糙度（Ra/Sa）关系到光散射损耗，需要达到纳米级精度；非球面K值与表面轮廓偏差（SPD）反映透镜形貌与设计值的吻合程度；透镜间距（Pitch）则影响阵列的填充因子与光学均匀性。
这些指标中，透镜本身的尺寸是微米级，而表面粗糙度则需要纳米级分辨率。传统检测方式往往陷入两难：高精度设备检测速度慢，难以支撑晶圆全检的产能需求；追求效率的方案又可能在纳米级精度上有所妥协。对于量产线而言，如何兼顾精度与效率，是一道现实难题。
四、优可测NX230系列：晶圆MLA全检解决方案

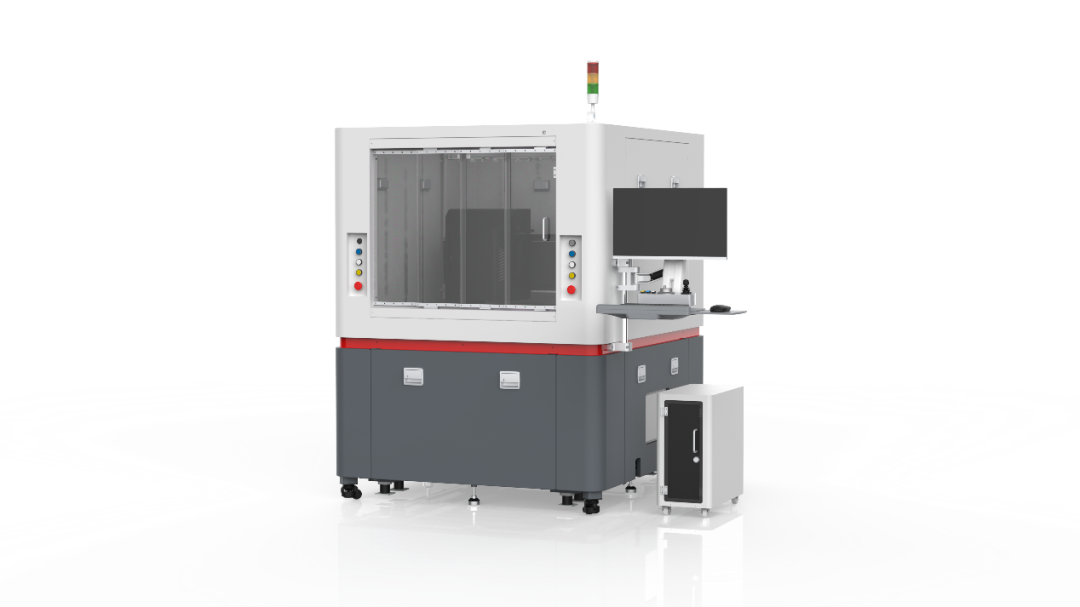

针对晶圆级微透镜阵列的全检需求，优可测推出了NX230系列晶圆3D自动量测设备，为MLA量产检测提供了一体化方案。
多技术融合的检测架构
NX230系列采用模块化设计，标配晶圆吸附载台，集成白光干涉仪与光谱共焦位移传感器两大测量单元。白光干涉仪模块配备高精度压电陶瓷扫描结构，配合高感光度、高像素的CMOS相机，可快速采集高密度三维点云数据。结合SST与GAT算法，设备能够在短时间内完成大量数据点的采集与处理，为微米级形貌的纳米级精度检测提供基础。
全流程自动化检测能力
设备支持全自动化检测流程，涵盖自动对焦、自动定位、自动跑位等功能。操作人员载入晶圆后，设备可按照预设路径依次遍历每一颗透镜，无需人工逐颗干预。每完成一颗透镜的扫描，系统自动输出检测数据，并根据预设阈值进行合格判定，区分良品与不良品。
在此基础上，设备还支持分级分拣功能，可根据测量数据将透镜按性能指标划分为不同等级，便于下游工序针对性选用。同时生成的热力3D图能够直观呈现整片晶圆的参数分布趋势，帮助工艺人员快速定位良率波动区域，为工艺优化提供数据支撑。
全面的检测指标覆盖
NX230系列可检测的项目覆盖微透镜阵列的核心评价维度，包括：曲率半径（ROC）、数值孔径（NA）、表面粗糙度（Ra/Sa等）、非球面K值、表面轮廓偏差（SPD）、透镜间距（Pitch）等。单颗透镜检测时间约10秒，相比传统逐颗手动检测方式，整体效率提升较为显著，能够较好地满足量产线全检的节拍需求。
据公开案例显示，某国际材料品牌的福州工厂在引入该设备后，晶圆MLA全检的效率与稳定性均得到改善，为规模化生产提供了可靠的质量保障。
微透镜阵列作为MicroLED光学升级的重要技术方向，正从实验室逐步走向产业化应用。在这一进程中，制备工艺与检测技术相辅相成——只有建立起高效、精准的量产检测体系，才能真正支撑微透镜阵列的规模化落地。随着检测方案的不断完善，微透镜阵列有望在MicroLED、AR显示等新兴领域释放更大的应用价值。
