纳米级测量技术是高端制造领域的重要支撑手段，其测量精度直接影响产品性能与生产良率。白光干涉仪与原子力显微镜（AFM）是目前应用较为广泛的两类纳米级表面形貌测量设备。下面对两种技术的原理、特点与适用场景进行横向对比。
一、纳米级测量的技术背景
在半导体、精密光学、新能源等领域，器件的特征尺寸已缩小至微米乃至纳米量级，表面形貌、粗糙度、台阶高度等参数的测量需要相应的精度水平。传统接触式测量方法在测量精度、测量效率和样品无损性方面存在局限性，难以满足高端制造的检测需求。
目前主流的纳米级非接触式测量技术包括光学干涉法、探针扫描法、共聚焦法等，其中白光干涉仪和原子力显微镜分别代表了光学干涉与探针扫描两条技术路线，在不同应用场景中发挥作用。
二、白光干涉仪技术原理

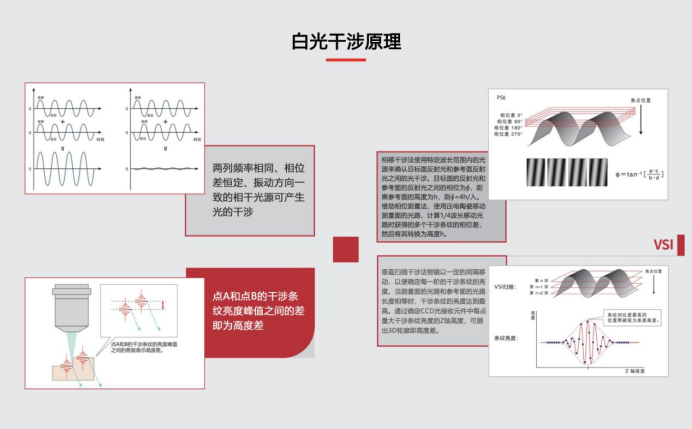

白光干涉仪基于低相干干涉原理实现表面三维形貌测量。系统通过分光元件将白光分为参考光与样品光，两束光分别经参考镜与样品表面反射后发生干涉。通过垂直扫描获取干涉信号的强度变化，利用包络峰值定位法计算样品表面各点的高度信息，最终重建三维形貌。
白光干涉仪属于非接触式测量技术，测量过程中不与样品表面发生物理接触，不会对样品造成损伤。该技术采用面测量方式，单次扫描可获取整个视场内的高度数据，测量效率相对较高。
白光干涉仪的应用领域包括半导体晶圆表面粗糙度检测、光学元件面型测量、MEMS器件三维形貌表征、精密机械加工表面质量评估等。
三、原子力显微镜技术原理
原子力显微镜（AFM）属于扫描探针显微镜的一种，通过微悬臂梁末端的尖锐探针与样品表面之间的相互作用力实现表面形貌成像。当探针在样品表面进行光栅式扫描时，探针与样品原子间的作用力会引起微悬臂梁的形变，通过光学检测系统测量该形变量，结合扫描位置信息即可重建样品表面的三维形貌。
AFM具有较高的横向分辨率，在理想条件下可达到原子级分辨率。该技术可在大气、液体、真空等多种环境下工作，除形貌测量外，还可扩展用于材料力学、电学、磁学等多种性质的表征。
AFM的局限性主要包括：扫描范围通常为微米量级，难以实现大面测量；逐点扫描模式导致测量时间较长；探针属于消耗品，存在磨损与更换成本；对样品表面清洁度要求较高。
四、两种技术的横向对比
4.1精度维度对比
从纵向（高度方向）测量精度来看，白光干涉仪与AFM均可达到亚纳米量级，处于同一精度水平。从横向分辨率来看，AFM通常具有更高的横向分辨能力，可分辨更细微的表面特征。
4.2测量范围对比
白光干涉仪的单次视场测量范围通常为几十微米至几毫米，通过平台移动拼接可实现几十毫米乃至几百毫米范围的测量。AFM的扫描范围通常为几微米至几百微米，更适合小范围的精细表征。
4.3测量效率对比
白光干涉仪采用面成像方式，单次测量时间通常在3秒以内，测量效率较高。AFM采用逐点扫描方式，完成一次完整扫描通常需要数分钟乃至更长时间，测量效率相对较低。
4.4样品适应性对比
白光干涉仪对样品表面反射率有一定要求，随着弱光检测算法的发展，目前已可覆盖从高反射金属到低反射透明材料的大部分样品。AFM对样品的导电性、反射率无特殊要求，但对样品表面的平整度和清洁度要求较高，且探针可能对柔软样品造成损伤。
综合来看，白光干涉仪更适合大面积、高效率的三维形貌与粗糙度测量；AFM更适合小范围、高分辨率的精细结构表征与材料性质研究。两种技术互为补充，不存在绝对的替代关系。
五、优可测白光干涉仪产品介绍

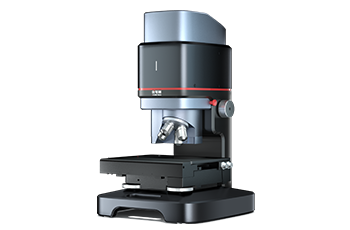

优可测（Atometrics）是板石智能科技旗下的测量仪器品牌，专注于高精度测量仪器与半导体量测设备的研发与生产。其AM系列白光干涉仪包括AM-7000与AM-8000两个产品系列。
5.1AM-7000系列
AM-7000系列白光干涉仪面向高精度与高效率测量需求，可对各类精密器件及材料表面进行亚纳米级测量。设备配备专用分析软件，可对三维形貌数据进行处理与分析，RMS重复性可达0.002nm。
该系列采用大量程高速纳米压电陶瓷器件，扫描速度可达400μm/秒，扫描频率为3200Hz。配合SST（像素融合）与GAT（GPU加速技术）算法，可实现500万点云的数据采集。
5.2AM-8000系列
AM-8000系列白光干涉仪面向大尺寸、自动化测量场景，在继承AM-7000系列精度水平的基础上，提升了自动化程度与测量通量。
该系列具备自动对焦、自动调平、自动干涉条纹搜索功能，操作时间可节省约50%。XY轴测量范围最高可达300×300mm，平台行程、负载能力、定位精度、移动拼接速度等指标均有提升，支持大尺寸样品的拼接测量。
光学配置方面，该系列支持多种倍率的干涉显微镜，最小长焦1倍镜至最高115倍镜，镜头最高NA值可达0.8。光滑面角度特性最高可达53°，局部剖面倾角可达90°，可测量高深宽比微纳结构。设备配备弱光提取算法，可测量反射率低至0.02%的高透明样品。
白光干涉仪与原子力显微镜作为两类主流的纳米级测量技术，各自具有不同的技术特点与适用场景，应根据具体的测量需求进行选择。对于大面积、高效率的三维形貌测量需求，白光干涉仪是较为合适的技术方案。板石智能科技旗下优可测品牌推出的AM系列白光干涉仪，覆盖了从高精度实验室测量到大尺寸自动化检测的多种应用场景，可应用于半导体、精密光学、新能源等多个行业。
