微透镜阵列（MicrolensArray，简称MLA）是微光学领域的重要元件，它的结构可以类比昆虫的复眼——由成百上千个直径在微米到毫米量级的微小透镜按特定规律排列组成，每个微透镜都能独立对光线进行调制，最终协同实现复杂的光学功能。
一、MLA的基本原理与分类
单个微透镜的口径通常从1微米到数百微米不等，形态包括球面、非球面、柱面、衍射型以及自由曲面等多种类型，以满足不同应用场景的需求。焦距普遍较短，多在微米到毫米量级。排列方式同样丰富多样，常见的有矩形排列、六角形排列、圆形排列，也可根据特殊需求定制不规则排布。
工作时，当一束光照射到微透镜阵列上，阵列会将入射光波前分割成大量子波前，每个微透镜将对应区域的光线会聚到焦平面上的一点。通过调整微透镜的形状、焦距、排布结构和占空比等参数，就能实现对光波前相位和强度的精细化、并行化操控，从而完成许多传统光学系统难以实现的功能。
按照光束调制原理的不同，微透镜阵列可分为衍射微透镜、折射型微透镜、混合（菲涅尔）微透镜以及超透镜等类别。
二、多元化的应用场景
微透镜阵列的应用范围十分广泛，覆盖从基础光学到消费电子、工业制造等多个领域：
光束整形是MLA的基础功能之一。微透镜单元的轮廓决定了出射光束的形状，且轮廓可灵活设计，相比传统光束整形方案，平板微透镜阵列不仅形状调控灵活，还具有体积小、无需额外配件的优势，更适合搭建紧凑型光学系统。
匀光功能同样应用广泛。利用微透镜阵列可以搭建两种匀束器：非成像型和成像型。成像匀束器通常采用两片MLA配合使用，将LED、激光二极管等不均匀光源发出的光进行积分叠加，在目标面上形成亮度均匀的照明光斑，在投影显示、激光加工等领域有重要作用。
波前传感是另一类典型应用。基于夏克-哈特曼原理，微透镜阵列将入射光分割为多束子光，分别聚焦在探测器上形成光斑阵列。当波前存在畸变时，光斑位置会发生偏移，通过测量位移量即可重构出整个入射光波的相位信息，常用于自适应光学、光学检测等场景。
光场成像与计算摄影是MLA颇具代表性的成像应用。将微透镜阵列置于主透镜像平面与图像传感器之间，每个微透镜下的多个像素不仅记录光线强度，还保留了光线的方向信息。借助后期算法，可实现先拍摄后对焦、景深重映射、三维重构等功能。
此外，MLA还在光纤耦合、激光均质化、激光合束、3D显示、高灵敏度探测、光学安全以及广视阈成像等领域发挥着重要作用。
三、制造检测：微米级器件的质量挑战
随着微透镜阵列应用的不断拓展，其制造质量的检测也面临着新的挑战。以晶圆级MLA为例，一片8寸晶圆上往往包含上万个微透镜单元，需要检测的指标涵盖曲率半径（ROC）、表面粗糙度（Ra/Sa等）、非球面K值、表面轮廓偏差（SPD）、透镜间距（Pitch）等多项参数。其中，微透镜本身的尺寸为微米级，而表面粗糙度则要求达到纳米级精度。
检测效率与检测精度往往存在一定的权衡关系。如何在保证精度的前提下，对晶圆上数量庞大的微透镜进行全量快速检测，是行业内的一个重要课题，这不仅对检测设备的光学性能提出要求，也考验着数据处理软件的运算效率和自动化水平。
据了解，某国际材料与激光品牌的福州工厂，就曾面临晶圆MLA全检的效率难题——既要满足微米乃至纳米级的检测精度要求，又需要引入多台自动化检测设备来提升整体检测效率，以应对大批量的生产检测需求。
四、NX230系列：晶圆MLA自动化检测方案

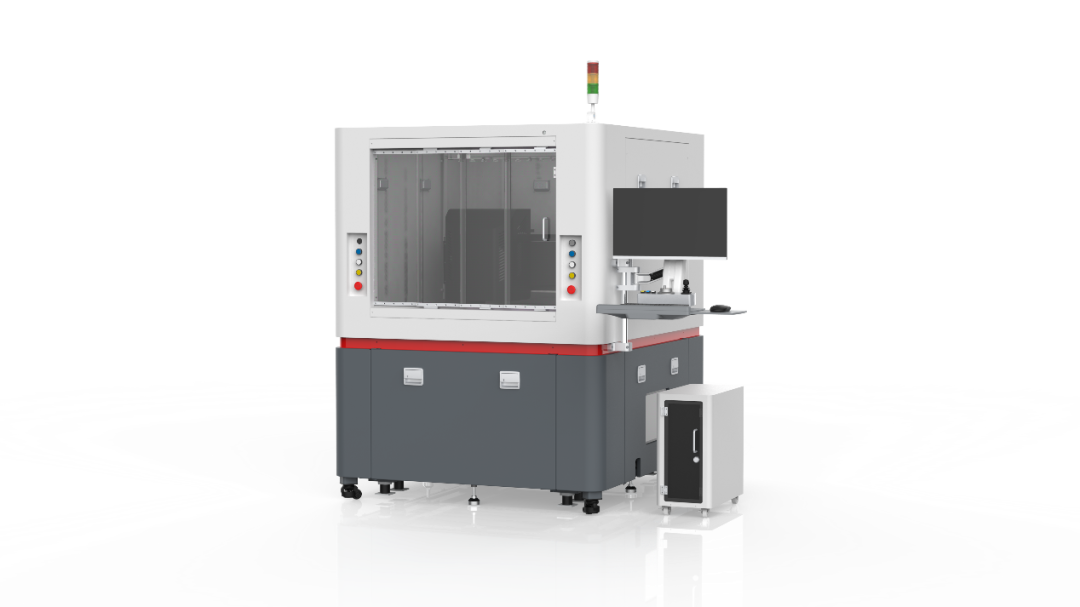

针对晶圆级微透镜阵列的全检需求，优可测推出了晶圆3D自动量测NX230系列设备，为MLA量产检测提供了一套兼顾精度与效率的解决方案。
该设备标配晶圆吸附载台，测量模块集成了白光干涉仪与光谱共焦位移传感器单元。其中白光干涉仪配备高精度压电陶瓷（PZT），扫描速度可达400μm/秒，搭配高感光度、高像素的CMOS相机，扫描帧率最高可达3200Hz。配合SST+GAT算法，单次可完成数百万级点云数据的采集，检测精度可达到亚纳米级别。
在自动化程度方面，NX230系列支持自动对焦、自动定位以及自动跑位功能，能够自动完成每颗透镜的数据采集与输出，并可进行良品与不良品的自动判定。根据测量数据，设备还可进行分级分拣处理，并生成热力3D分布图，便于下一道工序的自动筛选与质量追溯。
检测项目方面，设备覆盖了曲率半径（ROC）、数值孔径（NA）、表面粗糙度（Ra/Sa等）、K值、表面轮廓偏差（SPD）等微透镜阵列的核心评价指标。在检测效率上，单颗透镜检测时间约为10秒，整体检测效率相比传统方案有较为显著的提升。
微透镜阵列作为微光学的核心元件之一，正凭借其独特的光学调控能力，在越来越多的领域展现出应用价值。从光束整形到光场成像，从基础研究到产业应用，MLA技术的持续发展离不开制造工艺与检测技术的协同进步。
随着NX230系列这类自动化检测方案的应用与普及，微透镜阵列的量产效率与质量稳定性有望得到进一步提升。在精密光学制造需求日益增长的当下，高效、精准的自动化检测手段正成为推动微光学产业向更高精度、更高效率方向发展的重要支撑。
