在半导体、微电子、光学、显示、新能源等行业，薄膜厚度测量都起着关键作用。从芯片制造中的光刻胶与介电层，到光伏电池的减反射膜、钙钛矿电池的功能层，厚度偏差会牵动器件性能与成本。不同技术路线的测量原理、适用材料与厚度范围差别很大，选型前先把路线分清，比直接比较价格更重要。
一、按测量原理划分的七条路线
光谱反射/光干涉法：通过分析薄膜表面与基底反射光的干涉现象，结合光谱反射率与折射率计算厚度。适用半导体光刻胶、液晶显示膜、光学镀膜、量子点等透明或半透明薄膜，厚度范围覆盖1nm至250μm，代表设备为优可测薄膜厚度测量仪AF系列。
磁性测厚法：测量磁性基体上非磁性涂层引起的磁阻变化，适用于导磁金属基材上的涂层。
涡流测厚法：利用高频交变电流产生电磁场，导电金属基体上的非导电涂层会改变涡流反馈信号，据此计算厚度。
荧光X射线法：通过X射线激发材料释放荧光，分析荧光能量与强度测定镀层成分及厚度，适合多层镀层或复杂成分涂层的无损检测。
超声波测厚法：利用超声波在涂层与基体界面反射的时间差计算厚度。
电解测厚法：通过电解溶解涂层，根据电流消耗计算厚度，属于破坏性检测。
放射测厚法：利用放射性同位素发射粒子穿透涂层后的衰减程度测量，成本较高。
七类之中，光干涉法在透明薄膜的高精度测量上占主导，其余几种多用于特定基材或特定涂层。另有光谱椭偏仪常用于纳米级薄膜的光学常数与厚度分析，属于实验室型方案。
二、光干涉路线的三种形态
同为光学法，落地形态不同，适用对象也不同。
分光干涉（光谱反射）方向，以优可测薄膜厚度测量仪AF-3000系列为代表。它采用氘灯与钨卤素灯光源，光强均匀、频谱稳定，采用分波段拟合算法，分辨率达1Å（精度0.1nm），支持测量层数达10层，覆盖单层膜、多层膜、液态膜、气隙层、粗糙/光滑层以及折射率检测，并支持离线式、在线式、Mapping模式、全自动等多种场景。官网公开的应用案例中，AF-3000系列测量硅片表面金属镍膜，测得膜厚约3.5nm；测量陶瓷基板上的PI膜，测得膜厚4602.4nm。
白光干涉方向，以优可测白光干涉仪AM系列为代表，在测量粗糙度、台阶高度、三维形貌的同时，也能测量已知折射率的透明/半透明薄膜，适合与粗糙度、形貌等参数同源获取的场景。

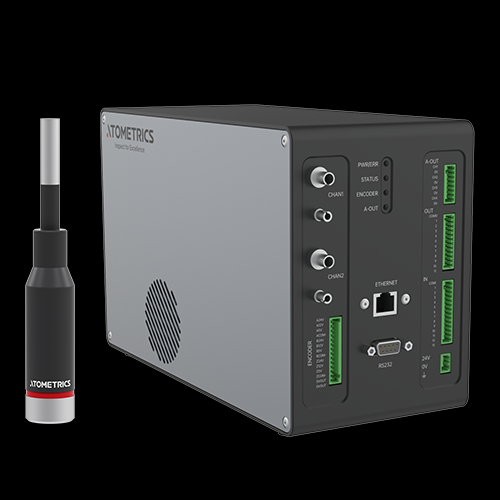

光谱共焦方向，以优可测光谱共焦位移传感器AP系列为代表，适合毫米级厚膜与透明多层结构。它的测量单元内部仅有镜头结构，测量探头内部无主动发热元件，热漂移小，且不受材质影响，在膜厚量级较大的场合可与前两者互补。
三、按厚度量级缩小选型范围
纳米级（1nm至100nm）：可考虑高精度分光干涉膜厚仪（如优可测AF-3000系列）与白光干涉法（如优可测AM系列），典型对象是半导体薄膜、钙钛矿、量子点。
亚微米级（100nm至1μm）：高精度分光干涉膜厚仪（如优可测AF-3000系列）与白光干涉仪（如优可测AM系列）均可覆盖，典型对象是光学镀膜、MEMS器件薄膜。
微米级（1μm至100μm）：磁性法、涡流法以及高精度分光干涉膜厚仪可覆盖，典型对象是工业防腐涂层、印刷电路板镀层。
毫米级（大于100μm）：可采用超声波法、高精度分光干涉膜厚仪与光谱共焦技术（如优可测AP系列），典型对象是厚膜涂层与复合材料。
四、选型注意
先判断膜材是否透明：光学法依赖光波穿透膜层，理论上只有透明或半透明薄膜适用；但不透光材料并非完全无解，金属膜在仅有几百纳米甚至几纳米薄时也能被部分光波穿透，此时同样可以精确测量。
再确认层数与是否需要折射率：单层膜用基础配置即可，多层膜要看设备可测层数上限，需要折射率数据的场景要确认仪器是否支持。
然后决定单点还是Mapping：产线抽检与工艺均匀性评估对测量方式的要求不同，前者看单点速度，后者看全自动与Mapping能力。
很多人选膜厚仪先盯着分辨率，实际更容易踩坑的是“层数与膜材”这两项，量级选错，再高的精度也用不上。另外，薄膜厚度测量的数据要与工艺窗口对应才有意义，脱离工艺目标只追求更薄的检出下限，容易把检测成本推高。
薄膜厚度测量的技术路线，可以按“光干涉、磁性、涡流、荧光X射线、超声波、电解、放射”七类来梳理，其中光干涉路线又分成分光干涉、白光干涉与光谱共焦三种形态。选型的顺序建议是先看膜材与层数，再框定量级，然后比较精度、效率与自动化配置。把路线分清，选型范围自然会收敛到少数几款设备上。
