在半导体制造中，晶圆的平整度不仅仅是一个物理属性，更是一个决定后续每一道工序成败的关键性能指标。随着电路特征尺寸缩小到纳米级别，几何误差的容限也随之消失——晶圆表面微米级的偏差，可能导致光刻对焦偏离、化学机械抛光（CMP）不均匀，或在 3D 堆叠封装中引发结构失效。
为维持高良率并防止晶圆破损，工程师依靠三项基本几何参数来量化晶圆质量：TTV（Total Thickness Variation，总厚度偏差）、Bow（弯曲度）和 Warp（翘曲度）。三者共同反映晶圆的平面度与厚度均匀性。
TTV 是衡量晶圆厚度均匀性最基本的参数。它定义为在整个晶圆表面（通常排除边缘 2–3 mm 的“边缘排除区”）上，最大厚度值与最小厚度值之间的绝对差值。TTV 值越小，表示晶圆厚度越均匀。

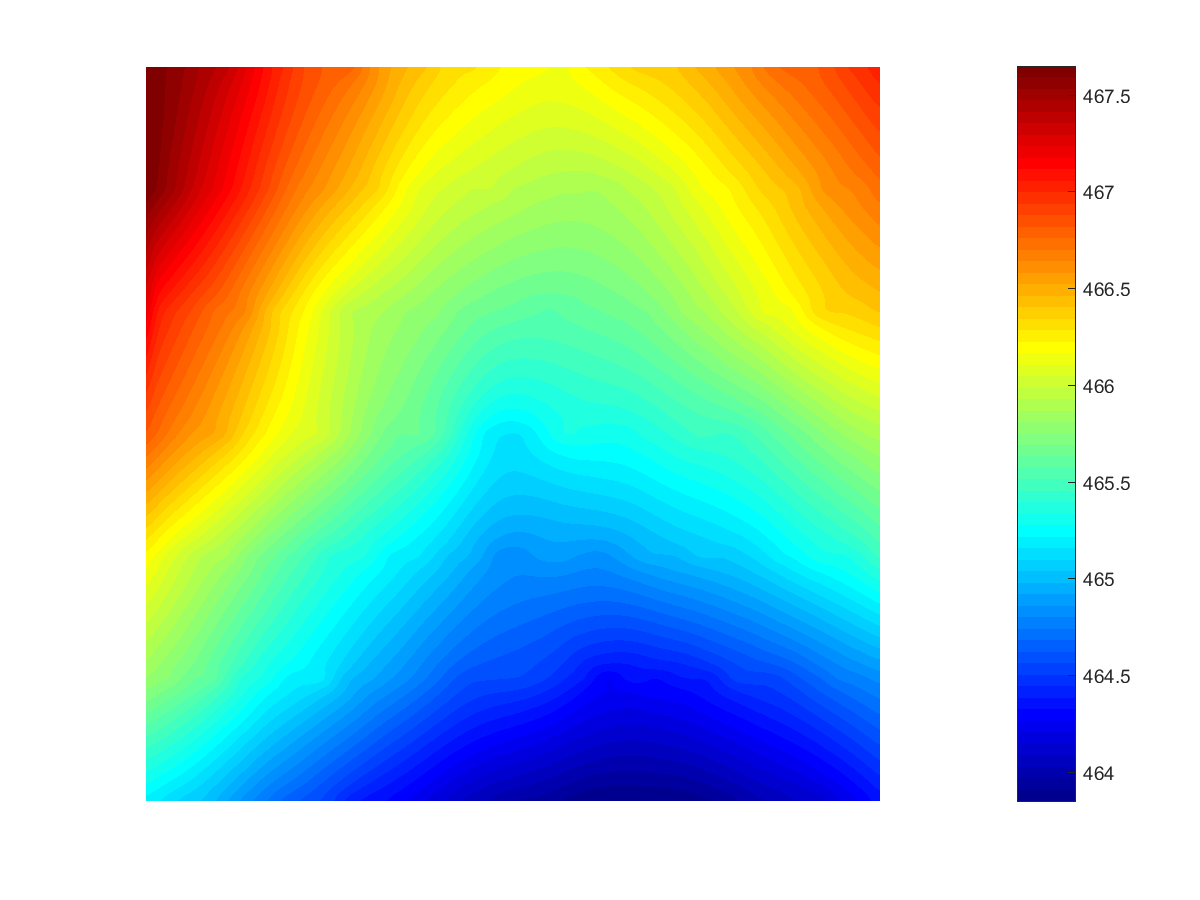

优可测白光干涉仪AM系列金刚石晶圆TTV测量图
在化学机械抛光（CMP）工序中，高 TTV 意味着衬底本身厚度不均。抛光时厚度较大的区域会被“过抛”，较薄的区域则“抛光不足”，导致同一片晶圆上不同芯片之间出现电学特性差异（如阈值电压偏移）。采用双面抛光（DSP）等工艺获得亚微米级 TTV 的衬底，是高性能器件制造的先决条件。
Bow 衡量的是晶圆在自由状态下的凹形或凸形变形程度。它定义为晶圆中面（Median Surface）的中心点相对于由晶圆边缘三点确定的参考平面之间的偏差。Bow 有正负之分——正 Bow 表示晶圆呈凸状（类似皱眉），负 Bow 表示晶圆呈凹状（类似微笑）。
Bow 通常源于晶体生长过程的残余应力或晶锭切割（线锯）的机械损伤。此外，在薄膜沉积过程中，薄膜与衬底之间热膨胀系数不匹配产生的不平衡应力（例如氮化硅沉积），也会诱导 Bow 的产生或增大。
高 Bow 会对光刻设备的真空吸附造成显著困难。光刻机的承片台通过真空将晶圆吸附平整，如果 Bow 过大导致晶圆无法完全展平，晶圆中心区域的实际高度将偏离光刻系统的焦平面，造成中心区域的图案失真。这对于浅焦深（DOF）的现代扫描光刻机而言尤为严重。

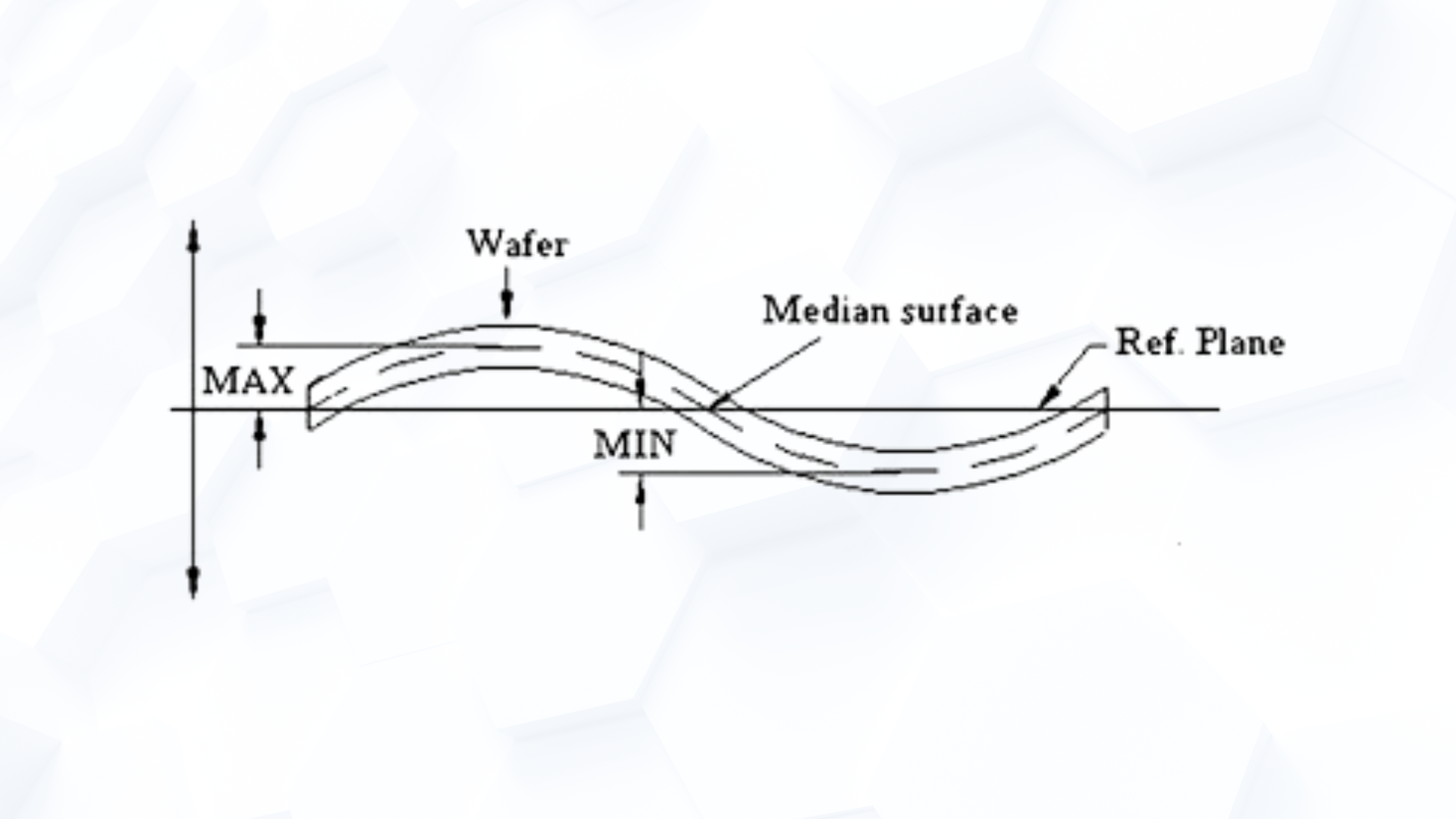

Bow 关注的是晶圆中心点相对于边缘的偏差，而 Warp 提供的是晶圆整体变形的更全面描述。它定义为晶圆中面相对于最佳拟合参考平面的最大距离与最小距离之差。
Warp 与 Bow 的关键区别在于：Warp 考虑了非对称变形。一片晶圆可能 Bow 为零（中心与边缘对齐），但如果边缘呈波浪形或扭曲，其 Warp 值依然很高。
随着半导体行业向超薄应用（厚度低于 100 μm）迈进，Warp 成为最主要的失效模式。机械背面减薄过程中释放的晶体内部残余应力，会使超薄晶圆如羊皮纸般卷曲。在自动化搬运中，过高的 Warp 可能干扰机器人的真空吸附与边缘夹持，导致晶圆滑落甚至碎裂。
TTV 反映晶圆厚度均匀性，Bow 描述中心点的弯曲变形，Warp 评估包含非对称变形的整体翘曲程度。三者分别从厚度、中心弯曲和整体变形三个维度共同定义一片晶圆的几何质量，是半导体制造过程不可忽视的基础评价指标。
