在半导体制造的微观世界里，有这样一项关键工艺，它如同神奇的画笔，能够在微观尺度上精准地改变半导体材料的性质，为芯片等半导体器件赋予独特的性能，它就是离子注入。

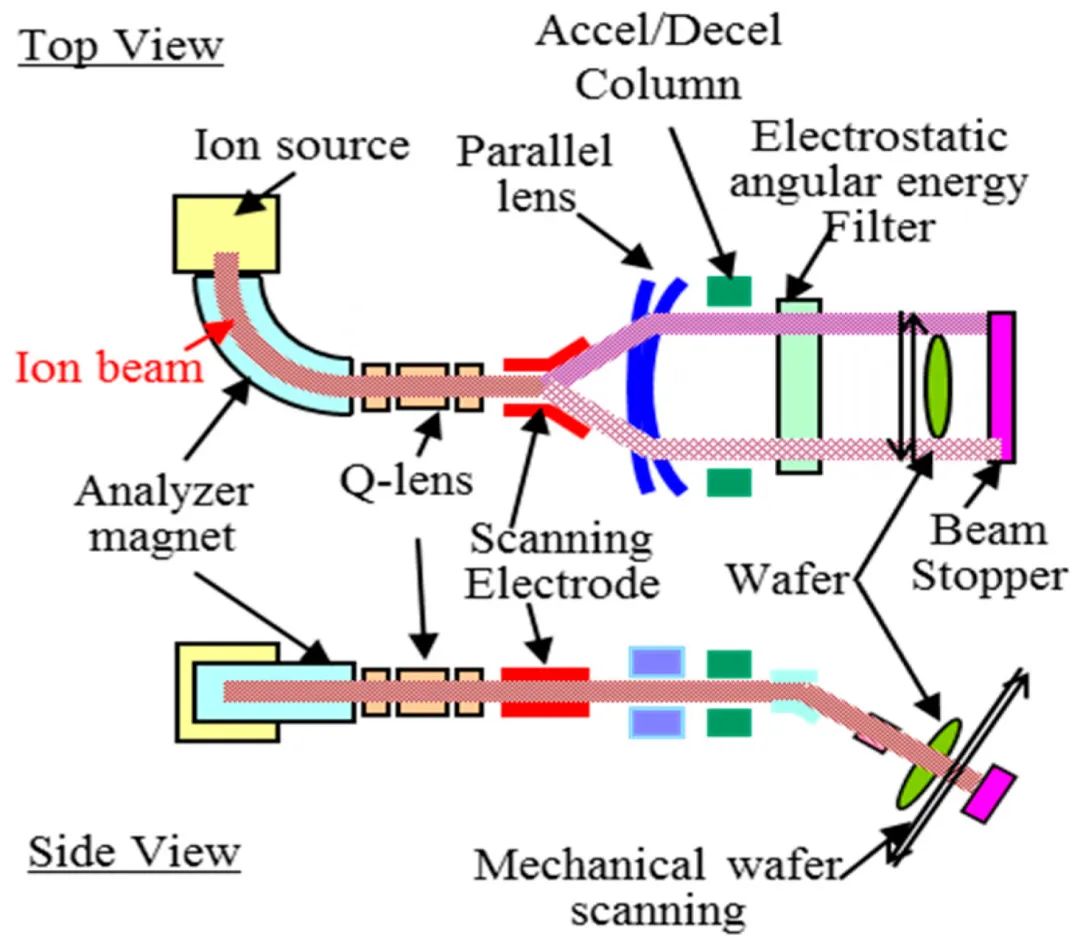

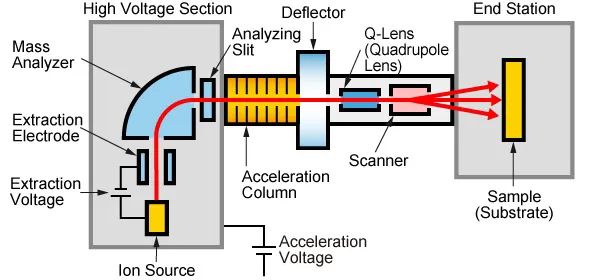

基本原理 ：离子注入是一种利用电场加速带电粒子，将特定的杂质离子注入到固体材料中的技术。在半导体制造中，通常先将待注入的杂质元素电离，形成离子束，然后通过加速电场使离子束获得足够的动能，再将其射入半导体衬底。当离子打入晶片后，会形成预定的 PN 结或电阻。

工艺步骤 ：

● 准备阶段 ：根据工艺要求选择合适的半导体基片，通常为硅晶片，并使用化学清洗等方法对基片表面进行清洁，去除表面的杂质和污垢，以确保注入效果。

● 能量调节 ：根据所需注入的深度和浓度，确定适当的离子动能和注入剂量。通过调整加速电压和剂量控制器来实现对离子束能量和剂量的精确控制。

● 掩膜制备 ：在需要保护的区域涂覆光刻胶或金属掩膜，以防止离子进入这些区域，从而实现对特定区域的选择性掺杂。

● 注入过程 ：将经过滤波处理后的高能量离子束引导到待注入区域，并进行注入操作。在这一过程中，需要精确控制离子束的参数，以确保注入的离子数量和分布符合设计要求。

● 清洗和退火处理 ：注入完成后，对晶片进行清洗，去除表面残留的杂质和污染物。然后进行退火处理，以修复离子注入过程中造成的晶格损伤，激活掺杂离子，使半导体材料恢复其特定的电学和物理性能。

● 检测和测试 ：通过各种测试方法，如电学性能测试、物理结构分析等，对注入后的样品进行性能测试和评估，以验证离子注入的效果和质量是否符合预期。

工艺优势 ：

● 精确控制杂质含量 ：能在很大范围内精确控制注入杂质浓度，误差在 ±2% 之间，相比传统的扩散工艺，其浓度控制精度更高。

● 杂质均匀性好 ：采用扫描的方法控制杂质的均匀性，能够实现较高的均匀性，从而提高半导体器件的性能一致性。

● 对杂质穿透深度控制精准 ：通过控制注入过程中的离子能量，可以精确地控制杂质的穿透深度，增大了设计的灵活性，能够满足不同器件结构对杂质分布的特定要求。

● 产生单一离子束 ：利用质量分离技术产生没有沾污的纯离子束，可以选取不同的杂质进行注入，保证了掺杂的纯度和准确性。

● 低温工艺 ：注入过程通常在中等温度（小于 125℃）下进行，相对于一些高温工艺，对半导体材料的热影响较小，可以使用不同的光刻掩膜，包括光刻胶，为工艺集成提供了更大的便利。

● 注入的离子能穿过薄膜 ：杂质可以通过薄膜注入，如氧化物或氮化物等，这允许在 MOS 晶体管阈值电压调整等工艺步骤中，在生长栅氧化层之后进行注入，增大了工艺的灵活性。

● 无固溶度极限 ：注入杂质含量不受硅片固溶度的限制，可以实现更高的掺杂浓度，从而满足一些特殊器件对高掺杂浓度的要求。
