氧化镓衬底-表面粗糙度/三维形貌

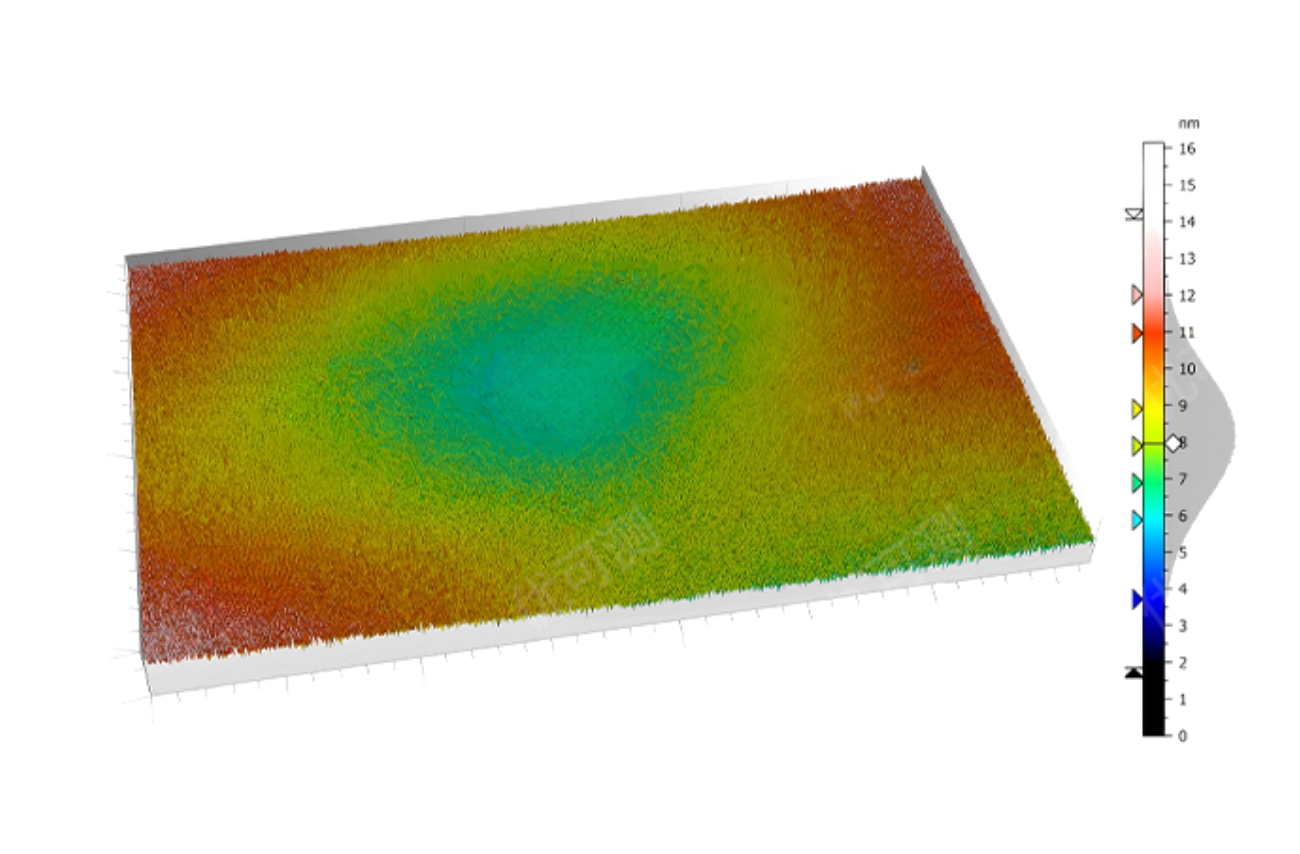

氧化镓衬底-表面粗糙度/三维形貌测量 优可测
氧化镓衬底-表面粗糙度/三维形貌测量 优可测

行业痛点

氧化镓作为第四代超宽禁带半导体材料,衬底表面粗糙度与三维形貌直接影响后续外延质量与器件性能。传统原子力显微镜(AFM)单点测量需近 20 分钟,效率远不能满足研发部门大量样品的快速迭代需求。

解决方案

采用白光干涉仪 AM-7000 系列,高精度压电陶瓷(PZT)+ 3200Hz CMOS 相机 + SST/GAT 算法,500 万点云瞬间采集。约 3 秒生成测试报告,检测效率较 AFM 提升约 400 倍。样品重复性偏差 0.006nm,与原子力显微镜对比测试精度一一对应。

核心价值

  • 秒级检测:3 秒出报告,AFM 需 20 分钟,效率提升约 400 倍
  • 亚纳米精度:重复性偏差 0.006nm,与 AFM 精度一一对应
  • 第四代半导体:助力氧化镓(Ga₂O₃)衬底研发迭代。
×
