Dimple测量

三维形貌 三维尺寸 Onestoppackagingsubstrate3Dinspectionsolution
Dimple测量
Dimple测量

行业痛点

Dimple(凹坑)是封装基板表面常见的微观缺陷,多由气泡、异物压痕等造成。凹坑深度与尺寸直接影响后续贴装与键合质量,深度超差可能引发焊接空洞、可靠性下降。其中 2μm 以下的微小 Dimple 肉眼难以辨识,传统检测手段覆盖不足,漏检的不良品流入下游将造成批量客诉。

解决方案

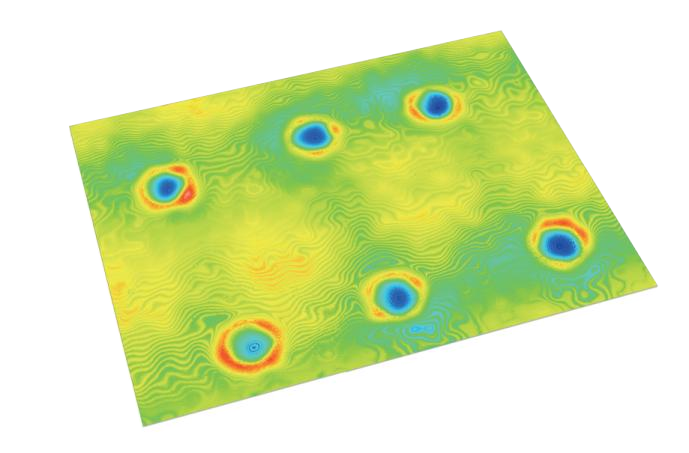

采用 Elite Pro 系列,搭载高度检测工具,精准完成 Dimple 深度测量——对于 2μm 以下的微小凹坑同样适用。结合三维形貌与三维尺寸输出,清晰呈现凹坑位置、深度与轮廓,替代人工目检,为封装基板表面质量管控提供量化依据。

核心价值

  • 微缺陷检出:2μm 以下 Dimple 精准测量,不留盲区
  • 高精度深度:高度检测工具量化凹坑深度,质量可追溯
  • 三维呈现:位置 + 深度 + 轮廓一次输出,判定有据
相关产品
封装基板3D自动检测设备  Elite Pro系列
封装基板3D自动检测设备 Elite Pro系列
