三维表面粗糙度参数：Sa、Sq、Sz到底是什么意思？

表面粗糙度直接影响零部件的耐磨性、密封性、抗腐蚀性和疲劳强度，是评定机械加工和产品质量的重要指标。但为什么越来越多行业开始用三维（3D）表面粗糙度参数替代传统的二维（2D）参数？这些"S开头的参数"——Sa、Sq、Sz、Ssk、Sku……究竟代表什么？本文基于ISO 25178国际标准，为你一次讲清三维表面粗糙度参数的分类与定义。

一、为什么要从二维走向三维？

表面粗糙度的测量和表征已有100多年的历史。早期受测量手段限制，人们主要通过轮廓记录仪等接触式仪器，在一条直线轮廓上评定粗糙度——这就是二维表面粗糙度。

但基于轮廓特征的二维评定结果相对片面，只能反映表面某一方向的直线特征，信息具有很大局限性。

因此，随着光学和图像处理技术提升，表面形貌表征从"单项分析"逐渐过渡到"三维表面特征的综合评定"，并制定了一系列三维表征参数。

二、三维参数的定义基础：区域法

与二维表面形貌按轮廓、波纹度、粗糙度分组表征不同，三维表面形貌是依据有限尺度表面类型而统一定义的参数，不再以3组不同参数分别表征轮廓、波纹度和粗糙度。

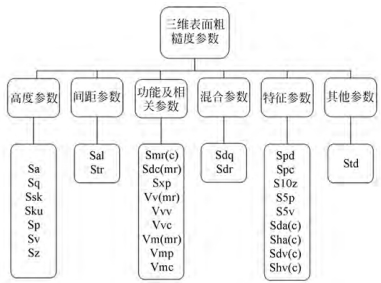

ISO 25178 将三维参数分成 6组：高度参数、间距参数、混合参数、功能参数、特征参数和其他参数。

四、逐一拆解各组参数的定义

① 高度参数：描述表面"有多高多深"

高度参数反映表面形貌的区域高度偏差，是三维参数中使用率最高的类别。

需注意：高度参数虽多为二维参数在三维空间的扩展，但不能与对应二维参数直接比较，因为两者选用的滤波器种类截然不同。

② 间距参数：判断表面"纹理方向"

间距参数反映水平方向上表面形貌特征的间距，基于自相关函数（ACF）定义，用于识别表面形貌是各向同性还是各向异性。

对于珩磨表面，一般具有较高的纹理纵横比和最快衰减的自相关长度。

③ 混合参数：判断表面"光滑还是粗糙"

混合参数综合了幅度和间距信息——既可以反映表面竖直方向上的振幅，又可以反映水平方向上的间距，与表面的电磁接触特性、密封特性以及光反射特性密切相关

关键规律：Sdq 和 Sdr 值越小，说明表面越光滑。

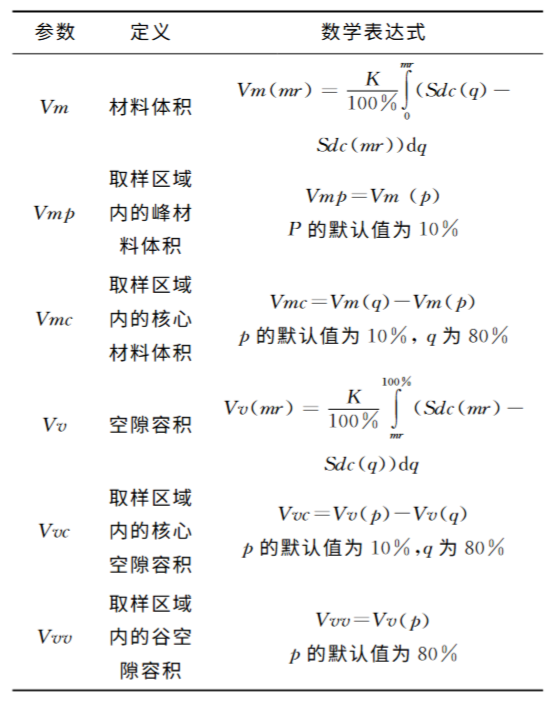

④ 功能参数：表征"支承、润滑、磨损"能力

功能参数的定义主要针对解决工程实际的具体应用，如零件表面的摩擦、密封和润滑能力等问题。功能参数在表征摩擦学方面具有重要意义。

三维功能参数在保持与二维延续性的同时，克服了二维功能参数的理论缺陷，对所有工程表面都有明确测量值。三维功能参数和表面的精度并无直接关系，而是以 Abbott 曲线为基础，对反映表面支承能力和表征工件使用寿命具有非常重要的意义。

关键规律：

50. Vmp 值较大代表较好的承载能力
50. Vvv 和 Vvc 较大代表较好的润滑能力
50. 体积参数的大小是依据表面峰带、中间带、底带三个高度进行计算的

⑤ 特征参数：基于"图案识别"的参数

特征参数的定义不是通过数学表达式给出，而是通过图案识别技术的工具箱在取样区域内识别出表面的形貌特征。

其步骤包括：表面形貌类型的选取 → 分区 → 主要特征的识别 → 特征属性的选取 → 特征属性的量化统计。

注：Spd和Spc都受测量时采样间隔影响较大。

⑥ 其他参数

Std：表示表面的纹理方向，是角度功率谱绝对值的最大值，其值介于0°~180°之间。

五、哪些参数用得最多？看真实工业调研

L. D. Todhunter 等人经过八个月调研，收到34个国家共179个工业用户的反馈，统计了三维参数的实际使用率。规律总结得出：Sa、Sz、Sq 使用率相对较高，其次是 Ssk 与 Sku；总体来看，高度参数使用率最高，特征参数实际使用率最低。

这恰好体现了由二维到三维的过渡过程——与轮廓毫无关系的特征参数虽然当下使用率最低，但一旦与实际功能建立紧密联系，必将在很多行业得到广泛应用。

六、如何正确选用三维参数？

三维参数数量众多，含义与算法各不相同。用一个或几个参数对表面进行评定的结果往往不全面，需要综合多个参数进行多方面表征，才能客观评定表面特征。

不同应用场景的常用参数组合：
