3D 线激光测量仪的原理

2025-03-25

3D 线激光测量仪的工作原理是基于激光三角测量法，通过投射激光线到物体表面，并利用相机捕捉反射光来计算物体的三维坐标信息，从而获取物体的三维形状和尺寸数据。以下是其具体原理：

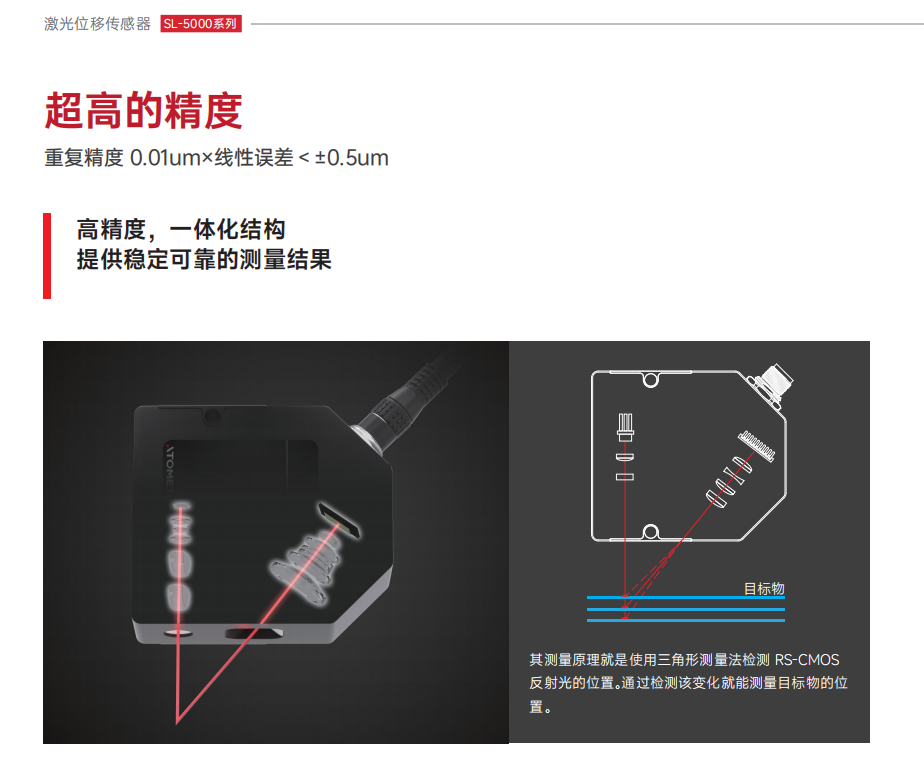

激光三角测量法原理-优可测

激光投射

3D 线激光测量仪中的激光发射器会发射出一束激光，经过光学系统整形后形成一条激光线，投射到被测物体表面。这条激光线在物体表面形成一条亮线，其形状和位置会随着物体表面的起伏而变化。
图像采集：与激光发射器成一定角度的相机对物体表面的激光线进行拍摄。由于物体表面的高度变化，激光线在相机成像平面上的位置也会相应变化。相机拍摄到的图像中，激光线的灰度值分布反映了物体表面的轮廓信息。

三角测量原理

根据激光发射器、相机和被测物体表面上某一点的几何关系，形成一个三角形。已知激光发射器和相机的相对位置和姿态（即两者之间的距离和角度），通过测量相机成像平面上激光点的位置以及激光线与相机光轴之间的夹角，可以利用三角几何关系计算出被测点到相机的距离，即物体表面该点的高度信息。
数据处理与三维重建：测量仪通过对相机采集到的大量图像进行处理，识别出激光线上每个点的位置信息，并根据三角测量原理计算出对应的三维坐标。将这些三维坐标点进行整合和处理，就可以重建出被测物体的三维模型，获得物体的形状、尺寸等详细信息。
通过不断移动测量仪或被测物体，对物体表面进行逐点扫描，就能够获取整个物体的三维数据，从而实现对物体的高精度三维测量和建模。

优可测 3D线激光位移传感器AR系列，可测厚度/平面度/3d轮廓/轮廓度/段差/位置度/共面度/缺陷瑕疵等等，精度最高可达亚微米级。
